CHIPSOFT J2534 и бут пин Mitsubishi

Romann43 · Сообщение **Romann43** » Ср июл 13, 2016 11:38 am

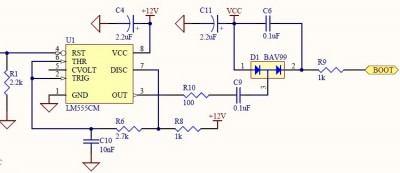

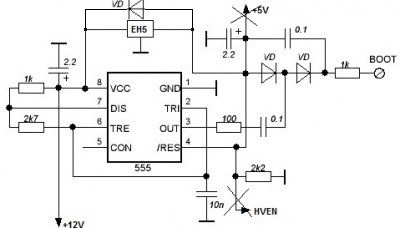

Очень странно...По этой схеме я делал первую плату,на выходе 17в.Ему там физически не от куда быть больше,так как складываются напряжения +5В со стабилизатора и 12В с выхода таймера 555.Как у вас 21 получилось-для меня загадка)) Питание таймера 555 сколько вольт?

evgen13reg · Сообщение **evgen13reg** » Чт июл 14, 2016 9:09 am

Romann43 писал(а):Очень странно...По этой схеме я делал первую плату,на выходе 17в.Ему там физически не от куда быть больше,так как складываются напряжения +5В со стабилизатора и 12В с выхода таймера 555.Как у вас 21 получилось-для меня загадка)) Питание таймера 555 сколько вольт?

Нашел причину стабилизатор выбило,и заместо 5В 12 давала
Стабилизатор отпоял,так 5В подал,и о чудо 17в.Ему
Сегодня кренку воткну

Romann43 · Сообщение **Romann43** » Чт июл 14, 2016 10:04 am

evgen13reg писал(а):
Romann43 писал(а):Очень странно...По этой схеме я делал первую плату,на выходе 17в.Ему там физически не от куда быть больше,так как складываются напряжения +5В со стабилизатора и 12В с выхода таймера 555.Как у вас 21 получилось-для меня загадка)) Питание таймера 555 сколько вольт?

Нашел причину стабилизатор выбило,и заместо 5В 12 давала
Стабилизатор отпоял,так 5В подал,и о чудо 17в.Ему
Сегодня кренку воткну

Я бы на вашем месте проверил напряжение на бут пине при подключенном эбу(имею ввиду 21вольт на выходе).Вчера я проводил замеры,при 17В и подключенном эбу,напряжение падает до 13.5-14 в,а этого недостаточно.Или нагрузить выход сопротивлением 10к на массу и сделать замер при 21в выходе.

Romann43 · Сообщение **Romann43** » Чт июл 14, 2016 11:25 am

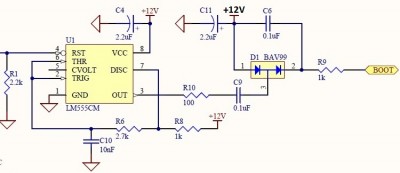

Сейчас переделал схему,вместо +5в подал +13.25В на выходе без нагрузки стало 24.9В под нагрузкой 10к на массу стало 20В.

injektor · Сообщение **injektor** » Сб июл 16, 2016 2:35 pm

evgen13reg писал(а):Нашел причину стабилизатор выбило, и заместо 5В 12 давала. Стабилизатор отпоял, так 5В подал, и о чудо 17в. Ему
Сегодня кренку воткну

Если вылетает кренка то поставь ей параллельно диод где то около 1А.

Romann43 · Сообщение **Romann43** » Сб июл 16, 2016 5:48 pm

Есть статистика у кого эта схема работает на практике?У меня нет,так как ммс2 не поддерживает адаптер чипсофт,да собственно и с опеном не слаще

Romann43 · Сообщение **Romann43** » Вс июл 17, 2016 7:36 pm

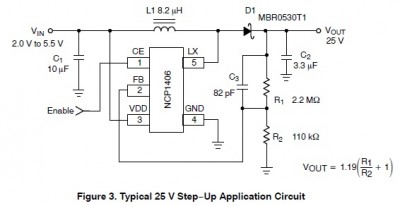

От нечего делать,запилил другую версию бут пина

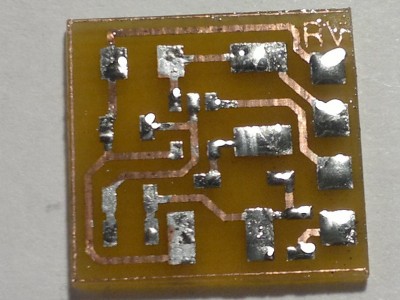

Схема и фото платы прилагаю.

chipsoft · Сообщение **chipsoft** » Вс июл 17, 2016 9:08 pm

Работает?

Romann43 · Сообщение **Romann43** » Вс июл 17, 2016 9:12 pm

chipsoft писал(а):Работает?

Запчасти только заказал,думаю выдаст 17-20В,тестировать не на чем,ты же в курсе причин

Схема честно слизана с ОР2.0

Romann43 · Сообщение **Romann43** » Пн июл 18, 2016 6:00 pm

Денис,Митсу к-лайновые не планируете освоить? будет хоть чем тестировать

Romann43 · Сообщение **Romann43** » Вт июл 26, 2016 9:10 pm

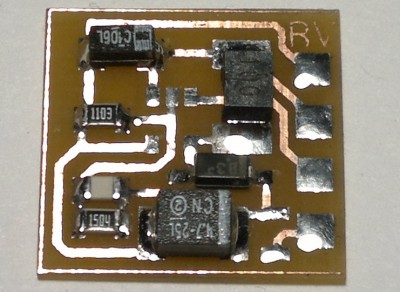

Вот что получается,жду микросхемы

Romann43 · Сообщение **Romann43** » Вт июл 26, 2016 9:18 pm

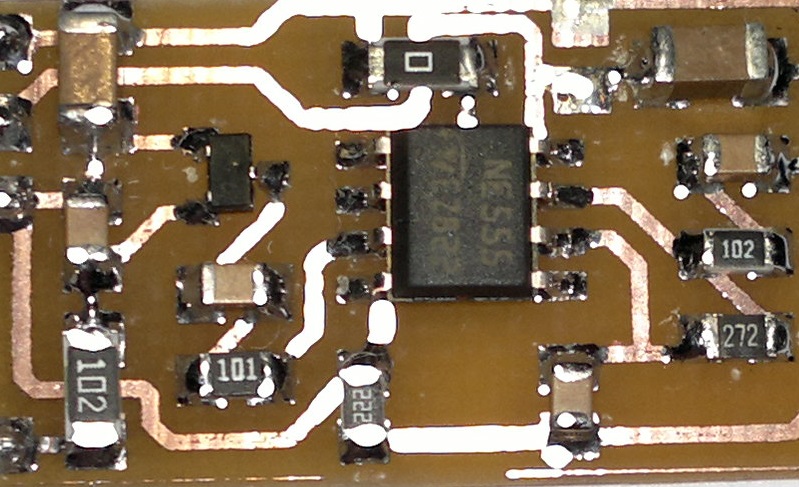

Предыдущая версия,таймер555+умножитель напряжения(вся плата не входит к сожалению)

__Maksim__ · Сообщение **__Maksim__** » Чт июл 28, 2016 3:54 pm

Romann43 писал(а):
chipsoft писал(а):Работает?
Запчасти только заказал,думаю выдаст 17-20В,тестировать не на чем,ты же в курсе причин Схема честно слизана с ОР2.0

У меня есть на чем тест провести можно.

Romann43 · Сообщение **Romann43** » Чт июл 28, 2016 5:09 pm

У меня тоже

Сегодня отпишусь вечером.

__Maksim__ · Сообщение **__Maksim__** » Чт июл 28, 2016 5:12 pm

Romann43 писал(а):У меня тоже Сегодня отпишусь вечером.

ДОбро, посмотрю, для меня актуально.
