Модуль M74Can

[7zor]

И наличие микросхемы L9637D не говорит о отсутствии к-линии в блок, она в таких блоках реализована по другому. Наличие к-линии легко проверить обычным тестером.

Наличие L9637D говорит как раз о том, что К-линия в блоке имеется.
Но раз уж речь зашла, скажите, пожалуйста, а как без L9637D К-линию можно реализовать?

[vladgl]

И расскажите как её проверить обычным тестером?

[7zor]

И расскажите как её проверить обычным тестером?

Думаю, будет предложено посмотреть Uподтяжки.

[vlademir]

А разве это не верно?

[7zor]

А разве это не верно?

Верно отчасти. Но не всё, что подтянуто к +12 В, есть К-линия...

[vlademir]

Конечно. Но на пинах к-линии может быть только к-линия

[Romann43]

Конечно. Но на пинах к-линии может быть только к-линия

Соглашусь,проверить напряжение подтяжки(+12В) на пинах к линии
D2 48 пин разъём
G3 32 пин разъём
H3 48 пин разъём

[Romann43]

Кстати обвязка драйвера к линии L9637D в мм кан адаптере отличается от даташитной,вместо подтяжки +12 питания через резистор 510 Ом на к линию в даташите,используются два резистора подтянутых на +12 питания микросхемы,один на 6 пин микры 1кОм,второй на 8 пин микры 10кОм,причем во внешнем разъёме оба пина объединяются(указано в схеме на распиновку мм кан) в одну к линию.Соответственно 1 и 2 пины микры(RXD) запараллелены.
Вот очередной кривой чертёж схемы обвязки
https://yadi.sk/i/IjwBNUXEhpKA9

[bertjashov]

Вчера экспериментировал с тем блоком с которым не было связи. Оказалось что в блоке к-линия выведена не на 1-G3 и 2-D2 , а на 2-H3 . Добавил провод переделал тумблер на 3 позиционный и всё стало работать нормально!

[Macrobot]

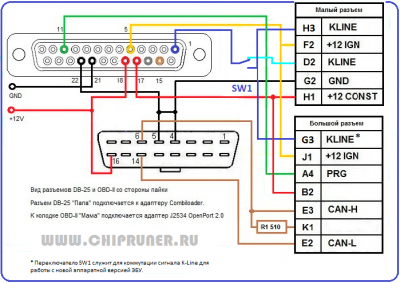

Так на 4й странице топика есть схема подключения эбу.

[7zor]

Вчера экспериментировал с тем блоком с которым не было связи. Оказалось что в блоке к-линия выведена не на 1-G3 и 2-D2 , а на 2-H3 . Добавил провод переделал тумблер на 3 позиционный и всё стало работать нормально!

Речь об этом блоке?

блок с гранты i484gg03 из серии без к-линии , ни в какую не взялся .

На 17-й странице перечень данных, нужных для статистики. Укажите их, пожалуйста.

[bertjashov]

да с этим блоком

1)Релиз программы - 2.21.0
2)Адаптер которым производились попытки репрога - Open port2
3)версия драйвера 1.11.3298 API 04.04 DLL 1.00.3147 Sep ,прошиви
4)Наименование подключений к колодке эбу - по схеме с предыдущего поста.
5)Наличие выключателей на линиях подачи разрешения программирования и зажигания(вот по зажиганию есть вопросы применительно к 74 блокам) - нет выключателей
6)Идентификатор эбу и прошивки I484GG03 11186-1411020-22
7)Ошибки выдаваемые программой при отсутствии связи с эбу - с первого раза
Напряжение питания 13,5

[Vlad_R]

Может чуток не в тему, но, прошивал Гранту I484GK08, комбиком. Ну нет связи, хоть тресни. И переключал колодки, пытается и выкидывает сообщение по связи. В окне ЕЕПРОМ по умолчанию стоял внутренний. Перекинул на внешний и все влетело как по маслу. Может кому поможет.

[MatDog]

на чиплоадере нет такого переключателя

[Vlad_R]

на чиплоадере нет такого переключателя

А может в этом и дело, что нет связи с блоком? После переключения, на адаптере CHIPSOFT J2534 загорелся красный светодиод и пошла загрузка. Просто попытка поделиться инфой, не более.
