схема принципиальная микас 10.3+

[bash_97]

собственно помогите схемой если есть у кого то...

[Robin]

какой именно узел интересует?

[bash_97]

[/url]

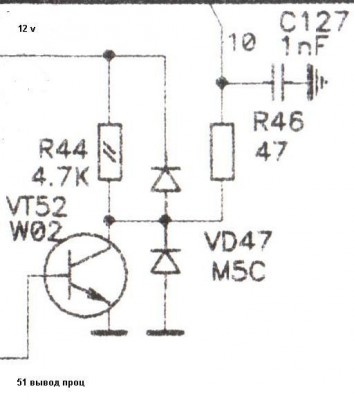

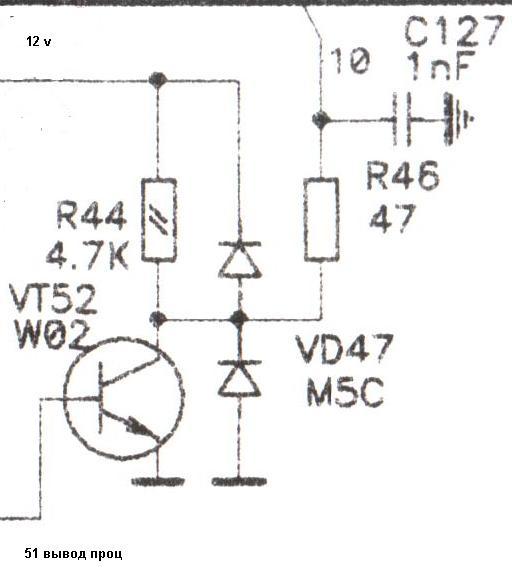

интересует номинал транзистора обведенного красным и назначение узла всего обведенного желтым...транзистор подгорел так что маркировку не прочесть...
https://radikal.ru/big/asa61t7odwprq

[Robin]

вот, а что на 10 ногу разъёма посадили?

[Robin]

и плата в норм разрешении, может поможет)) Если поискать в инете точно должна быть в лучшем качестве. https://b.radikal.ru/b05/1804/6d/742bcb1d2246.png

[bash_97]

достался такой, раскрыл его и вижу что подгорел транзистор.думал впаять новый на его место а номинал не видно.сравнил схему с м73 может обвязка совпадет какая то, но не такая. а что там посадили не знаю...у меня блок ланос 1.4 вот посмотрел там 10 вывод вроде не используют в эбу. поищу может принципиальную полную найду где то ...спасибо за помощь!

[Robin]

это не транзистор, а диодная сборка, схему не найдёшь, а 10 это выход на приборную панель темп охл жидкости. Вот и спросил, что туда попало.. На работу ЭБУ не должно влиять.

[bash_97]

Ясно,спасибо большое Robin ! Я сначала подумал что это w02,теперь понял что сборка m5c.

[Robin]

ок, кстати, коль начали этот контакт копать, далее он использовался как угодно, от начально заложенного, например для бифульных систем там было(или есть) управление переключения ГБО, а вообще - что процу скажешь, то и будет)))
