CHIPSOFT J2534 и бут пин Mitsubishi
Модератор: chipsoft
Нет, проблема там в другом. Пробовал 9-ый Лансер с Экуфлешем, ммс, ммс2. На всех загрузчиках кроме ммс2 - работает. Насколько я помню, ммс2 некорректно устанавливает связь с ЭБУ, из-за этого возникает ошибка в самом начале. Рома, не морочь голову исследованиями, тем более что сам разработчик загрузчика не хочет в этом разбираться.
CHIPSOFT J2534 Pro: 5 CAN BUS, 1 SWCAN, 8 KLine, 5 - 20V Voltage generator
Онлайн магазин CHIPSOFT: shop.chipsoft.com.ua
Онлайн магазин CHIPSOFT: shop.chipsoft.com.ua
-
- Сообщения: 73
- Зарегистрирован: Пн янв 04, 2016 10:55 pm
- Откуда: Саранск
Приветствую - Нужна помощь.
Сегодня умер второй по счету "Мангуст" - им шился Lancer IX с подачей бутпина без проблем.
Решил приколхозить чипсофт адаптер.
Как тут и писали - запихнул в прикуриватель платку которая увеличивает вольтаж до 17В.
Иденты читаются. Перед программированием подаю 17В на бутпин и включаю зажигание - загорается чек но pcmflash считает до 10-12 и пишит ошибка перевода в режим программирования, и так же не читаются иденты -убираю 17В начинают читаться.
Как быть -куда копать? Другой адаптер приедет только через неделю.
Сегодня умер второй по счету "Мангуст" - им шился Lancer IX с подачей бутпина без проблем.
Решил приколхозить чипсофт адаптер.
Как тут и писали - запихнул в прикуриватель платку которая увеличивает вольтаж до 17В.
Иденты читаются. Перед программированием подаю 17В на бутпин и включаю зажигание - загорается чек но pcmflash считает до 10-12 и пишит ошибка перевода в режим программирования, и так же не читаются иденты -убираю 17В начинают читаться.
Как быть -куда копать? Другой адаптер приедет только через неделю.
Скорее всего ошибка возникает из-за того, что Лайт адпаптеру дают команду подать +17В. Т.к. он не умеет подавать такое напряжение, он возвращает ошибку, о чем и сообщает загрузчик.
CHIPSOFT J2534 Pro: 5 CAN BUS, 1 SWCAN, 8 KLine, 5 - 20V Voltage generator
Онлайн магазин CHIPSOFT: shop.chipsoft.com.ua
Онлайн магазин CHIPSOFT: shop.chipsoft.com.ua
Судя по работе экуфлеш с 9 лансерами,сначала программа запрашивает,включено ли зажигание и уже потом подаёт питание на бут пин(при работе с ОР2.0).Возможно ради интереса можно так попробовать.Включить зажигание,в программе нажать запись и подать на бут пин напряжение.Rossosh писал(а):Приветствую - Нужна помощь.
Сегодня умер второй по счету "Мангуст" - им шился Lancer IX с подачей бутпина без проблем.
Решил приколхозить чипсофт адаптер.
Как тут и писали - запихнул в прикуриватель платку которая увеличивает вольтаж до 17В.
Иденты читаются. Перед программированием подаю 17В на бутпин и включаю зажигание - загорается чек но pcmflash считает до 10-12 и пишит ошибка перевода в режим программирования, и так же не читаются иденты -убираю 17В начинают читаться.
Как быть -куда копать? Другой адаптер приедет только через неделю.
-
- Сообщения: 73
- Зарегистрирован: Пн янв 04, 2016 10:55 pm
- Откуда: Саранск

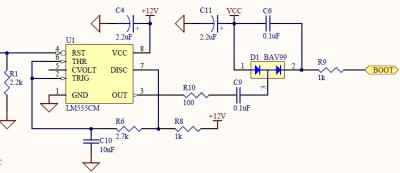

Я тут провёл некоторые изыски,при подключенном эбу(в моём случае лансерХ 1.5) на пине бут пина напряжение падает до +14 вольт.Номиналы выдержаны как по схеме,единственное,вместо электролитов 2.2 мкф стоит керамика в 1206 корпусе.Задавал вопрос инженеру-электронщику,он сказал что возможно не хватает ёмкости конденсаторов 0.1мкф в обвязке BAV99.СХема реализована как классический удвоитель напряжения Кокрофта-Уолтона,отличается универсальностью,но малой нагрузочной способностью.Питание осуществляется с выхода таймера 555 (по даташиту напряжение на нём равно U пит микросхемы-1.7В)+ питание 5В от юсб,в итоге на холостом ходу в сумме получается 16-17В. Можете попробовать замерить падение напряжения на бут пине,при подключенном эбу и ваших +21В на выходе платы.Кстати 21В не опасное напряжение для эбу.evgen13reg писал(а):Собрал схемку что давалась ранее,но вот засада на бут пине аж 21 вольт,должно обязательно 17?
-
- Сообщения: 73
- Зарегистрирован: Пн янв 04, 2016 10:55 pm
- Откуда: Саранск

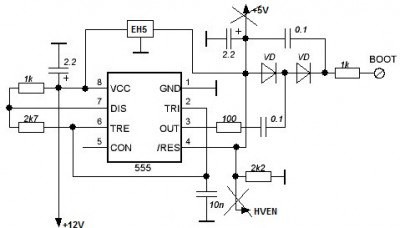

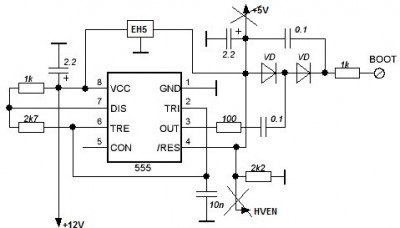

Вот по этой схеме споял,на выходе без подключения к эбу 21вольт подключать не пробовал,вот и спрашиваю можно ли подать 21 вольт не сгорит ли что тоRomann43 писал(а):По моим прикидкам,получить 21В на выходе,можно подав 12В на точку VCC вместо положенных 5В,либо источник питания таймера 555 больше +12В значительно))
Все наменалы согласно схеме,по позже сфотографирую спереди плату
