CHIPSOFT J2534 и бут пин Mitsubishi

[Romann43]

Отчитываюсь,с новой платой бут пина и РСМ успешно прочитан эбу лансер Х 1.5л MH8104F процессор.Ура!

[albertt]

Можно теперь наладить продажу .

[__Maksim__]

Отчитываюсь,с новой платой бут пина и РСМ успешно прочитан эбу лансер Х 1.5л MH8104F процессор.Ура!

С какой именно платой? И если можно, схему подключения к адаптеру нарисовать.

[Romann43]

С платой по схеме опенпорт 2.0 на step-up преобразователе.Схема из даташита на предыдущей странице. Фото тут https://yadi.sk/d/75mRuZIBtk3At

[Romann43]

Запись тоже работает

[Romann43]

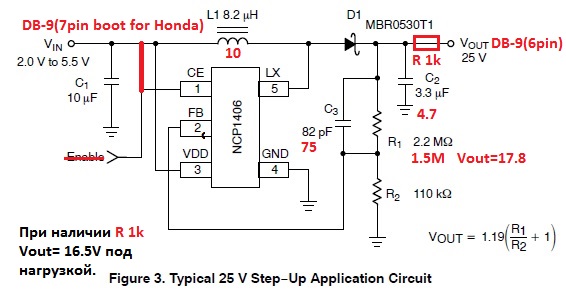

Вот моя схема(красным выделено что поменяно относительно даташитной схемы для 25В выходного напряжения и точка соединения входа СЕ к питанию +5В (1 и 3 ножки микросхемы вместе))

[Romann43]

Проверял работу платы бут пина,собранной по схеме ОР1.3 напряжение на выходе присутствует(13.4В под нагрузкой)но,блок не переходит в режим программирования.Интересно,как тогда работает данный адаптер например с 9 лансерами...

[Macrobot]

Подскажите откуда вывести провод для мицу на mid даптере и какую команду прописать надо? Если выведу провод с 12 пина обд2 мида и пропишу

[HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Chipsoft\J2534 Mid]
"RemapAUXToPIN"=dword:0000000c


Я так понимаю с это число 12 на которое будет комутироваться напряжение. А как установить это напряжение в нужном вольтаже? и чтоб вернуть обратно надо прописать команду

[HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Chipsoft\J2534 Mid]
"RemapAUXToPIN"=dword:00000000 ?

[Romann43]

Подскажите откуда вывести провод для мицу на mid даптере и какую команду прописать надо? Если выведу провод с 12 пина обд2 мида и пропишу

[HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Chipsoft\J2534 Mid]
"RemapAUXToPIN"=dword:0000000c


Я так понимаю с это число 12 на которое будет комутироваться напряжение. А как установить это напряжение в нужном вольтаже? и чтоб вернуть обратно надо прописать команду

[HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Chipsoft\J2534 Mid]
"RemapAUXToPIN"=dword:00000000 ?

Вроде так http://forum.adact.ru/index.php?showtopic=43234

[__Maksim__]

Проверял работу платы бут пина,собранной по схеме ОР1.3 напряжение на выходе присутствует(13.4В под нагрузкой)но,блок не переходит в режим программирования.Интересно,как тогда работает данный адаптер например с 9 лансерами...

Я так понял бут пин на 11 пине обд разъема?
А отдельно не выводил?

[Romann43]

Нет,у меня адаптер из первой серии в акриловом корпусе.Выше я проложил ссылку на яндекс диск как всё это выглядит.

[Romann43]

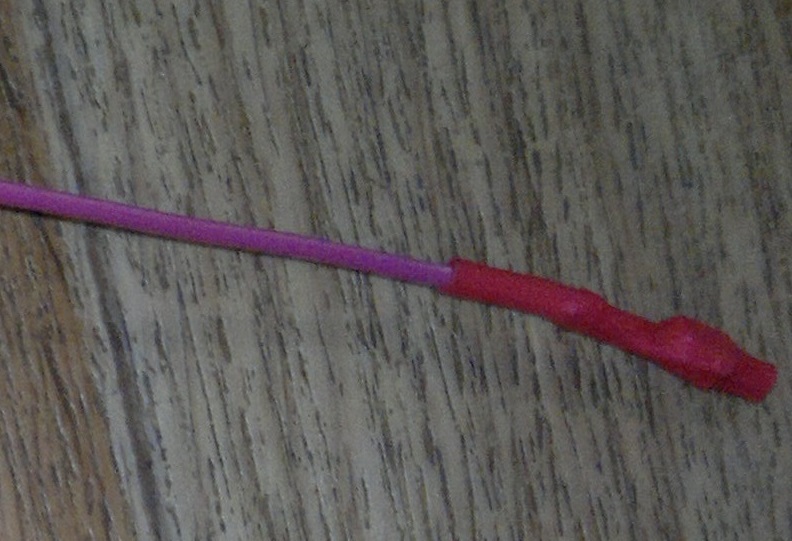

Бут пин у меня выведен отдельным проводом с разъёмом лира из вилки на кабеле DB9-OBD2,но не подключен в самой вилке ни к каким пинам,хотя можно это сделать

[injektor]

Проверял работу платы бут пина,собранной по схеме ОР1.3 напряжение на выходе присутствует(13.4В под нагрузкой)но,блок не переходит в режим программирования.Интересно,как тогда работает данный адаптер например с 9 лансерами...

Девятые шил подавая питание с АКБ(12.6В) через контрольку на бут пин. Все отлично шьется. Может попадаются экземпляры которым этой напруги маловато

[Romann43]

У меня не пошло с 9 ни в какую с версией 1.3 Возможно скоро проверю с версией 2.0 на нём

[albertt]

А что все эти бубны разве уже не реализованы в Mid ?
