Железка сразу понравилась.
Но руки чесались его допилить
Надеюсь Денис не обидится за напильник.
Выкладываю немного отредактированный свой текст.
Мужики, если делаете коробочки с тумблерами (хотя бы молекс), делайте ее сразу универсальную, с прицелом на будущее.
Все равно со временем придется докупать другие прогеры (или уже имеете). Это как болото...
Иначе у вас будут по 2-3 комплекта ненужных шнуров для эбу .
У каждого прогера разные разъемы и распины на шнурах
Лишняя трата денех, а шнуры не дешовые.

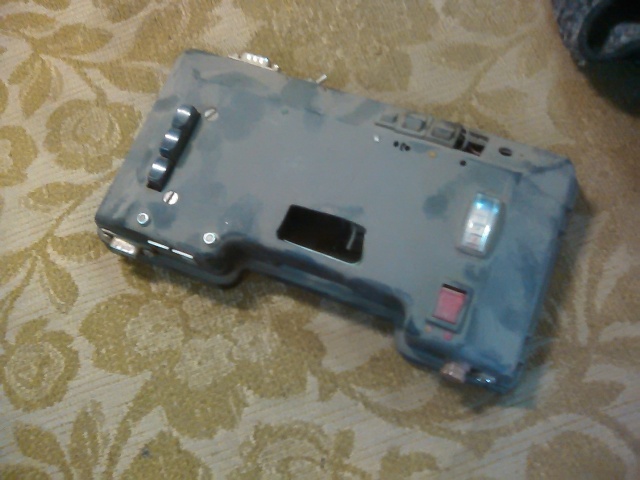

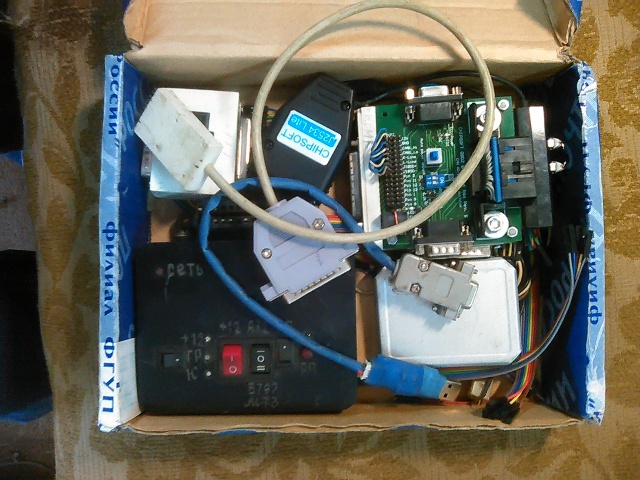

Я коробочек и шнуров переделал оч много, но последняя конструкция получилась самой удачной (красивой и удобной).
Самому понравилось компактность, универсальность и удобство! :ura:

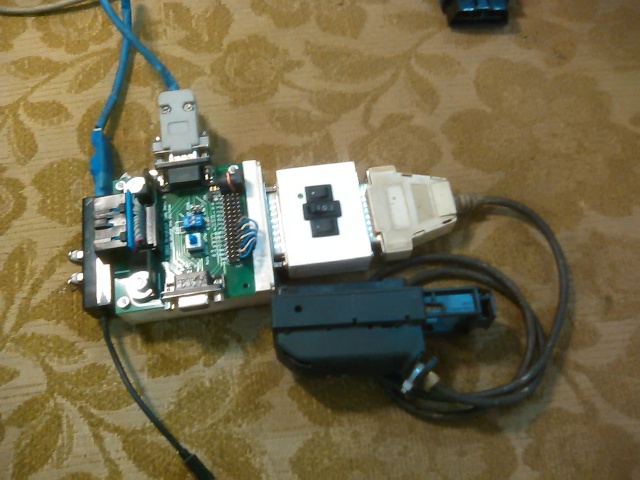

Имеется коробочка с выходом ДБ-25 (под распин комбика).

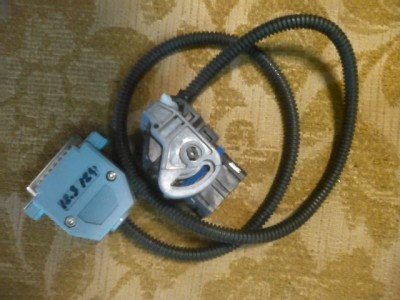

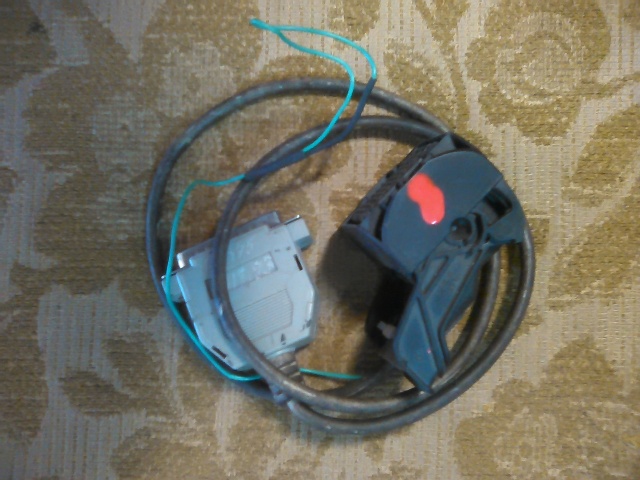

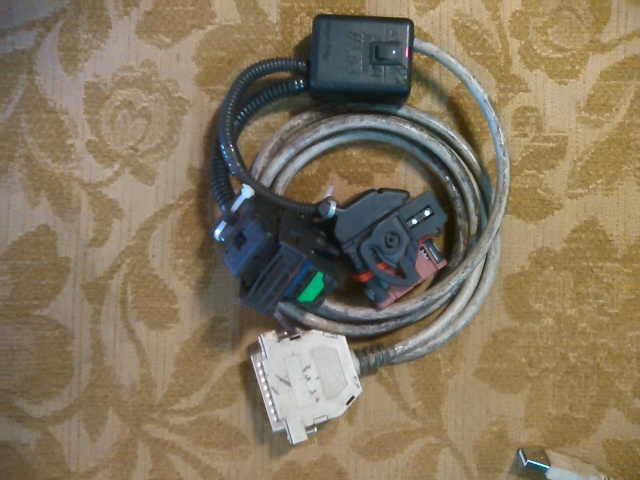

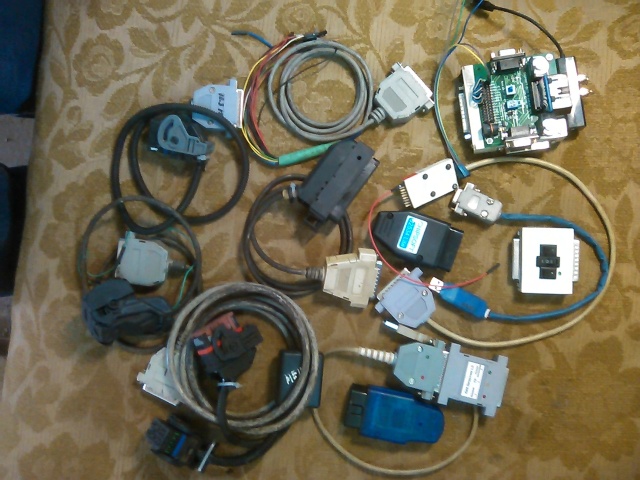

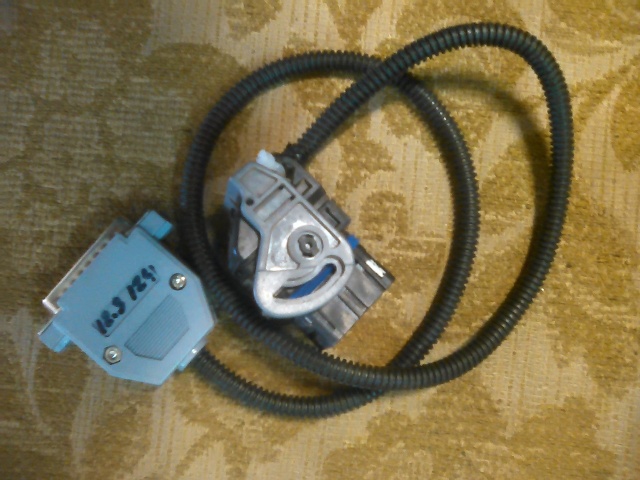

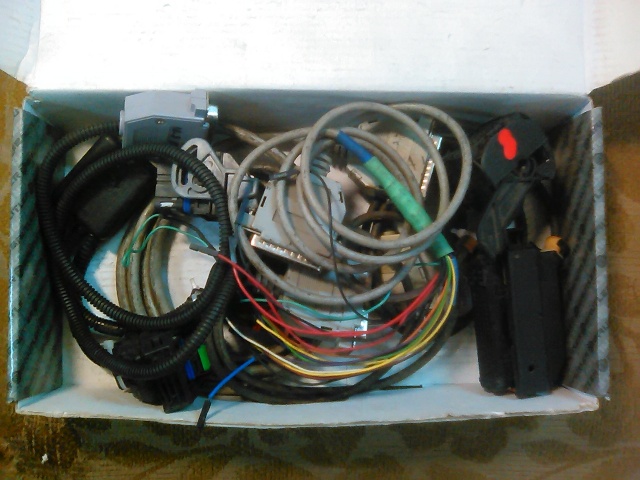

Имеются все шнуры-самопалы с разъемом ДБ-25 (под комбик) один комплект. Считаю, что шнуры от комбика по качеству лучьше чем от... Карат тоже делает отличные шнуры под распин комбика.

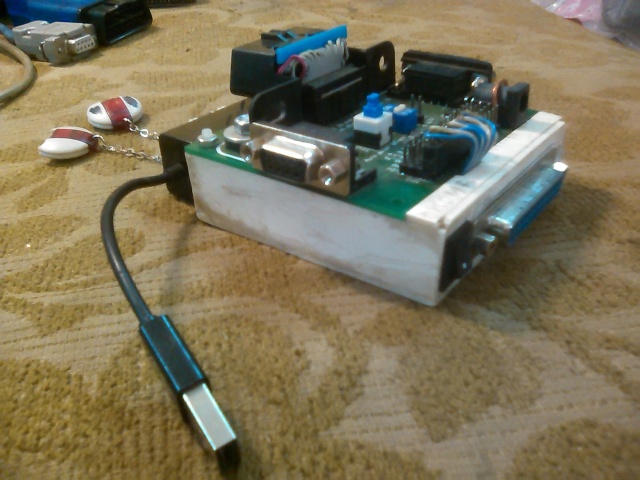

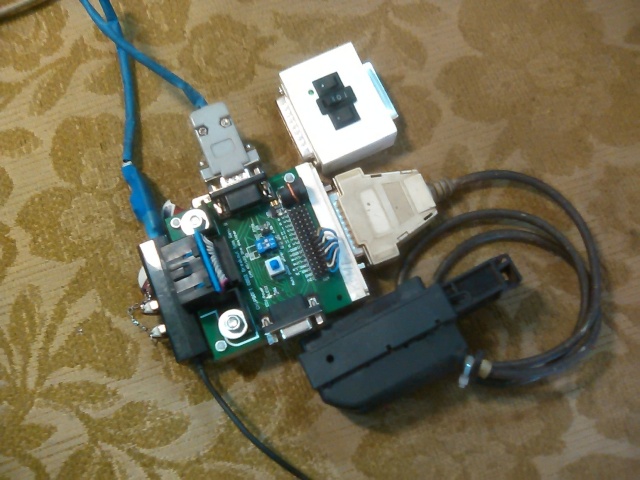

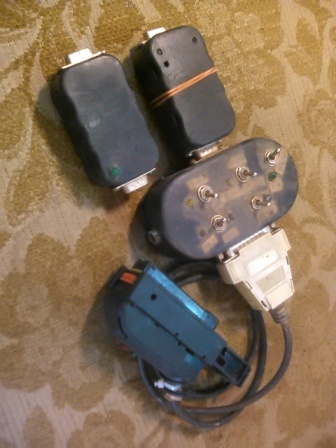

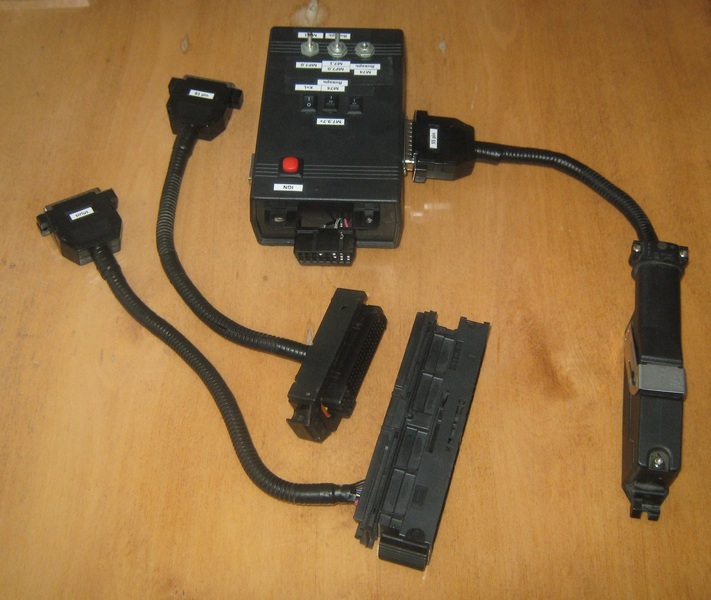

Имеется еще одна коробочка с тумблерами с ДБ-25 на входе и выходе. Ее, если нужно, вставляешь в основную коробчку (для ЧЛ и прочих прогеров), а уже в нее шнур с разъемом или универсальный. А можно без нее, сразу в основную коробочку (для комбика).

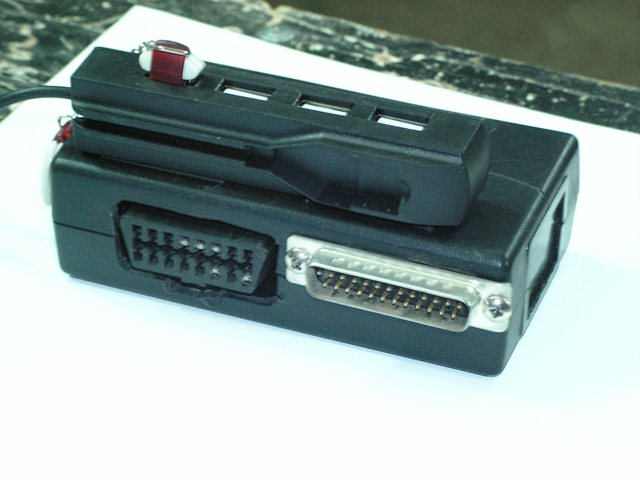

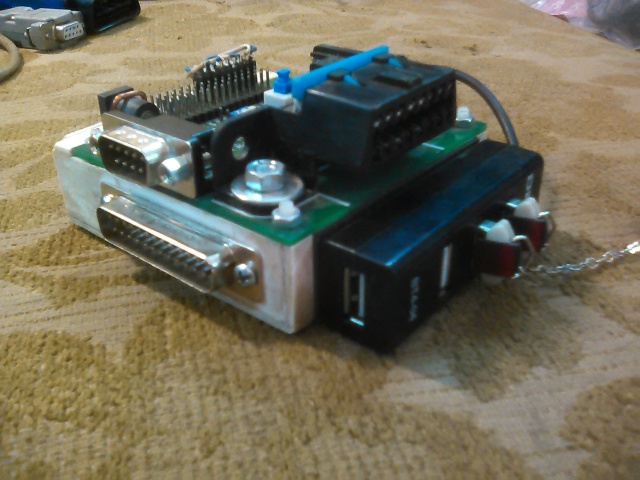

На входе основной коробочки есть разъемы:

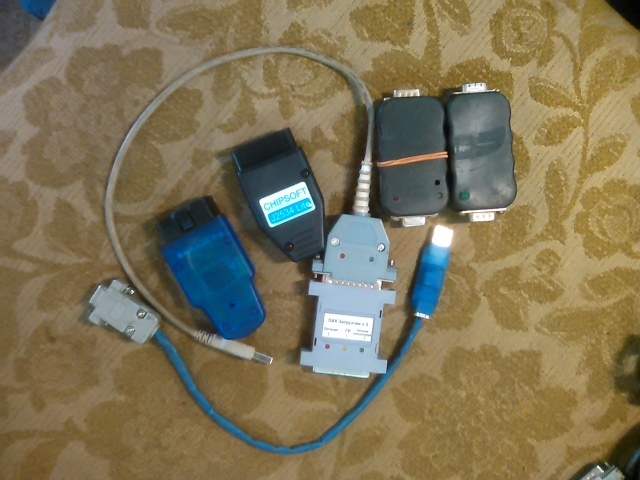

ОБД2- можно подключать ОП2, Диалинк, Галлету, ЧЛ lite или mid и прочие адапторы с разъемом ОБД2 (СМ2, ДСТ, Автоком и тд) для диагностики на столе.
ДБ-25 -распин под комбик, но можно сделать переходник под практически любой адаптор(самодельный к-лайник, ромокабель, Scan Master CAN и др).

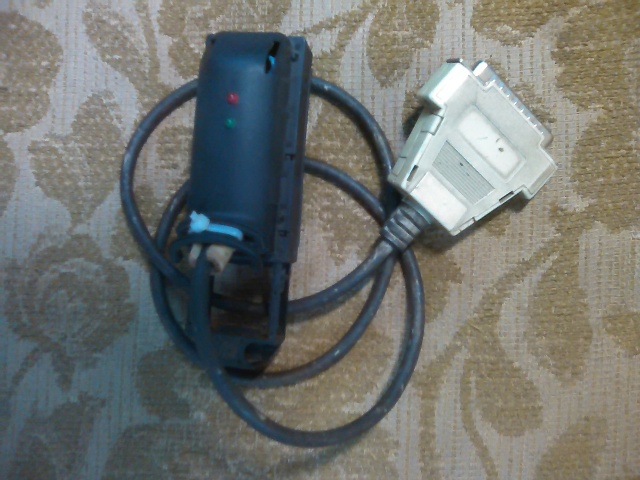

ДБ-9 под адапторы от ЧЛ, можно сделать переходник под практически любой адаптор (самодельный к-лайник, ромокабель, Scan Master CAN и др).
На самой коробочке так же имеется самовостанавливающийся пред, светодиод по питанию, кнопка автоматического управления питанием по L-линии и контрольный светодиод, переключатель 60-120 ом по CAN, и два сопротивления для бут-пина на 1ком и 6,8ком.

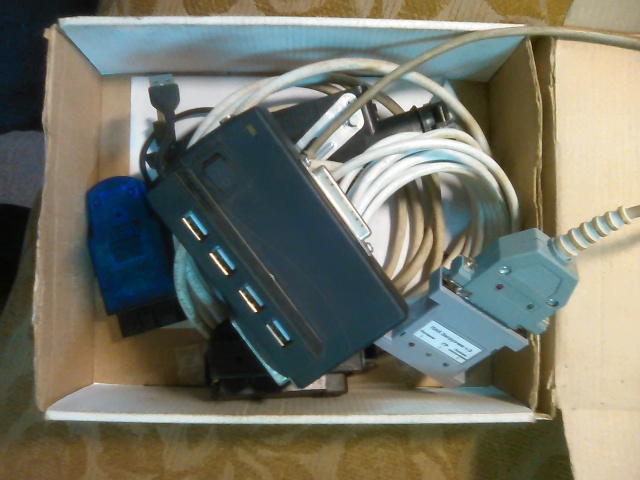

Так же к основной коробочке приклеен USB-концентратор на 5 портов, куда на постоянку вставлены два ключа (ЧЛ и Комбик), можно сразу подключить Диалинк и светофор, еще один порт остается свободным.

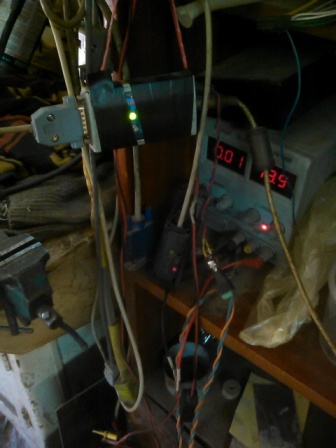

Замерил потребляемы ток USB-концентратора со всеми примочками, ток в пределах нормы.

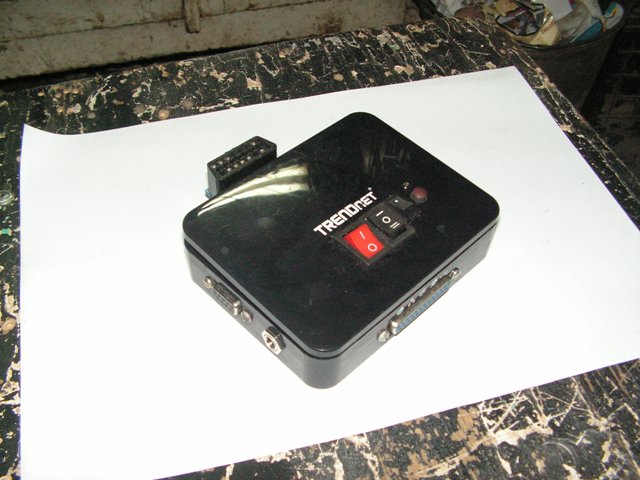

Все это хозяйство уместилось в одной коробочке размером чуть больше пачки сигарет!
И поверьте, нет никакой проблемы подключится что к М74, 74К, M74can или к другим блокам, при чем имея всего по одному комплекту шнурков.
