Ремонт зажигания в ЭБУ GM-6 (красный,белый разьем)

[вадимк]

В этих ЭБУ стоит хитрожопая микросхема 16212886. Она формирует сигнал ДПКВ.Является преобразователем ALDL и формирует сигнал на модуль зажигания.Так вот:очень часто при пробое МЗ наворачивается один или сразу два канала управления.При этом все остальные функции микросхемы и ЭБУ в целом сохраняются.Отдельно найти эту микруху практически не возможно.Только с "донора".Я разобрался с ней и изготовил плату для ремонта такой неисправности.Могу предложить публике:3шт.пустышки для самостоятельной сборки - 100грн.

[malagar]

Я б купил пару готовых решений на всякий случай.
Новой почтой , наложеным платжём можно ?

[fakk]

Там чего то вадимк в цене ошибся Скорее всего сотню пропустил.

[smilewolf]

Там чего то вадимк в цене ошибся Скорее всего сотню пропустил.

Нет читай - 3 пустышки за 100 или 1 собранная за 50

[fakk]

А я понял, что 3 пустышки по 100

[JETLAB]

Хорошая новость, а хелп по подключению есть?

[вадимк]

Ну если я лично это все разработал,то канешнА есть!

[maksi-stas]

Кто ни будь подскажите номинал резисторов и конденсатора???

[Жак]

В продаже есть или нет с Уважением

[вадимк]

В продаже есть.Телефон в подписи.

[SUHOI]

А инструкцию у меня чтото не показывает изображения

[Жак]

В личку кинул координаты куда отправить 3 шт готовых плат с Уважением

[Жак]

Какие там микруха и ключи а то в хелпе нет а платы получил спасибо с Уважением

[вадимк]

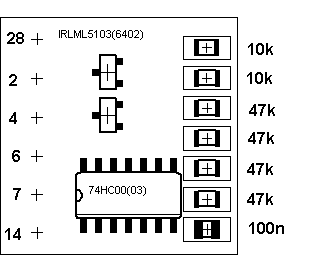

Поправил монтажку в первом посте.

[piligrim2110]

а для эбу с 2 синими разьёмами это подходит, на ZXJV с ПЗУ , или там что-то другое формирует сигнал на МЗ?
