схема принципиальная микас 10.3+
схема принципиальная микас 10.3+
собственно помогите схемой если есть у кого то...
[/url]

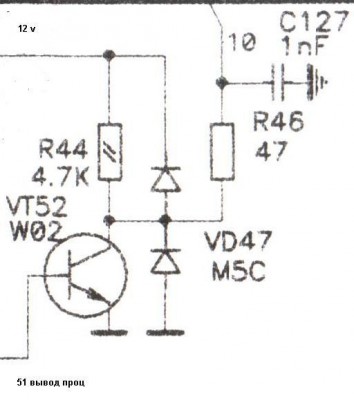

интересует номинал транзистора обведенного красным и назначение узла всего обведенного желтым...транзистор подгорел так что маркировку не прочесть...
https://radikal.ru/big/asa61t7odwprq
интересует номинал транзистора обведенного красным и назначение узла всего обведенного желтым...транзистор подгорел так что маркировку не прочесть...
https://radikal.ru/big/asa61t7odwprq
и плата в норм разрешении, может поможет)) Если поискать в инете точно должна быть в лучшем качестве. https://b.radikal.ru/b05/1804/6d/742bcb1d2246.png
достался такой, раскрыл его и вижу что подгорел транзистор.думал впаять новый на его место а номинал не видно.сравнил схему с м73 может обвязка совпадет какая то, но не такая. а что там посадили не знаю...у меня блок ланос 1.4 вот посмотрел там 10 вывод вроде не используют в эбу. поищу может принципиальную полную найду где то ...спасибо за помощь!
